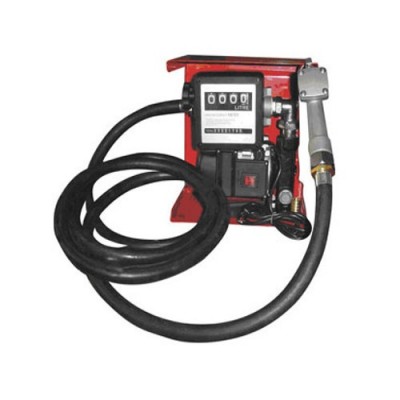

Заправочный модуль етр 60 220 в

Переносной заправочный модуль предназначен для некоммерческого отпуска топлива в баки транспорных средств. Заправочный модуль етр 60 220 в снабжен роторно-шиберным насосом, измерителем объёма с барабанным дисплеем, рукавом и топливораздаточным краном. Дополнительные аксессуары к переносной топливораздаточной колонке поставляются по требованию заказчика.

Принцип работы переносного заправочного модуля ЕТР-60 (220V)

Тип модуля - роторно-шиберный. Корпусные детали насоса отлиты из чугуна. В корпус заправочного модулявстроен перепускной редукционный клапан, который предназначен для поддержания постоянного давления в гидросистеме при изменении расхода топлива.

Модуль получает вращение от вала электродвигателя.Перепускной клапан топливораздаточного агрегата, закрытый пробкой, регулирует давление в нагнетательной полости модуля колонки. Регулировка осуществляется путем поворота регулировочного винта клапана, причём при повороте винта по часовой стрелке давление в мобильной ТРК увеличивается, против часовой стрелки – уменьшается. При повышении давления в нагнетательной полости насоса модуля до величины, на которую отрегулирован клапан, происходит его открытие, чем предотвращается дальнейшее повышение давления.

Технические характеристики переносного заправочного модуля.

• Тип топлива: дизтопливо, керосин
• Производительность: 20-60 л/мин
• Высота всасывания не более 4 м
• Питание: 220В/50 Гц
• Мощность: 350 Вт
• Наибольшее рабочее давление 0,3 МПа
• Допустимая погрешность ±1%
• Предел указателя разового учёта 9999 л
• Предел указателя суммарного учёта 99999999 л
• Температура эксплуатации: -5-+45 °С
