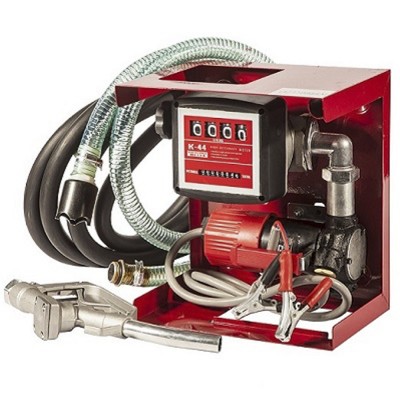

Мобильный заправочный модуль ЕТР 60 12В

Переносной заправочный модуль предназначен для некоммерческого отпуска топлива в баки транспорных средств. Заправочный модуль ЕТР-60 снабжен роторно-шиберным насосом, измерителем объёма с барабанным дисплеем, рукавом и топливораздаточным краном. Дополнительные аксессуары к переносной топливораздаточной колонке поставляются по требованию заказчика.

Принцип работы мобильного заправочного модуля ЕТР 60 (12 В)

Тип модуля - роторно-шиберный. Корпусные детали насоса отлиты из чугуна. В корпус заправочного модулявстроен перепускной редукционный клапан, который предназначен для поддержания постоянного давления в гидросистеме при изменении расхода топлива.

Модуль получает вращение от вала электродвигателя.Перепускной клапан топливораздаточного агрегата, закрытый пробкой, регулирует давление в нагнетательной полости модуля колонки. Регулировка осуществляется путем поворота регулировочного винта клапана, причём при повороте винта по часовой стрелке давление в мобильной ТРК увеличивается, против часовой стрелки – уменьшается. При повышении давления в нагнетательной полости насоса модуля до величины, на которую отрегулирован клапан, происходит его открытие, чем предотвращается дальнейшее повышение давления.

Технические характеристики переносного заправочного модуля.

• Производительность: 20-60 л/мин;
• Напор - 18 м;
• Питание: 220В/50Гц;
• Мощность: 350ВТ;
• Наибольшее рабочее давление: 0,3 МПа;
• Допустимая погрешность: 1%;
• Предел указателя разового учёта: 999,9 л;
• Предел указателя суммарного учёта: 9999999,9;
• Температура эксплуатации: -5-+45 °С
