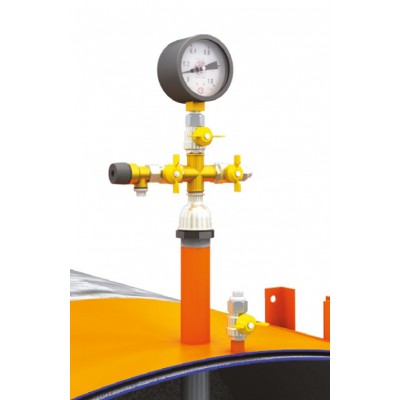

Азотный узел
Назначение:
Азотный узел заполнения и контроля межстенного пространства (далее азотный узел) предназначен для заполнения и контроля давления газа азота в межстенном пространстве резервуаров для нефтепродуктов, во время заполнения и эксплуатации.
Описание:
- Азотный узел устанавливается на линию межстенного пространства резервуара.
- По устойчивости к воздействию климатических факторов внешней среды Азотный узел изготавливается в исполнении УХЛ категория размещения 1 по ГОСТ 15150-69 и эксплуатируется в интервале температур от минус 50°С до плюс 50°С.
Азотный узел имеет разборную конструкцию и состоит из следующих основных частей:
- манометр показывающий (или контактный)
- шаровые газовые краны
- клапан предохранительный регулируемый
- заглушки
- муфта
Технические характеристики:
Минимальный диаметр прохода, in | 1/2 |
| Рабочее давление, МПа | 0,015(+0.005…-0.01) |
| Рабочая среда | Инертный газ |
| Давление срабатывания клапана, МПа | 0,02 |
| Присоединительная резьба по ГОСТ 24705 | 1 1/2” |
| Габаритные размеры: | |
| -длина не более, мм | 200 |
| -высота не более, мм | 300 |
| Масса, не более, кг | 1,65 |
