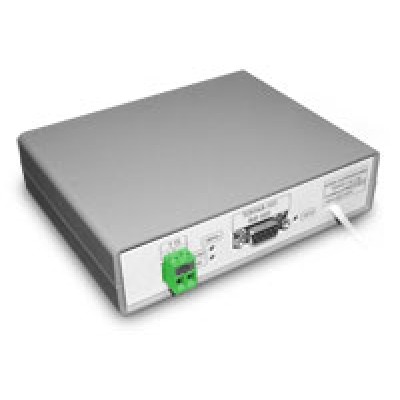

Блок сопряжения "Топаз-119-11М"
- Код товара: 1248-1
- Есть в наличии
-
10165р.
Топаз-119-11М
| Блок сопряжения "Топаз-119-11М" предназначен для согласования линий связи, построенных на базе интерфейсов RS-485 и "токовая петля". Позволяет подключать пульт "Топаз-103М1", контроллер "Топаз-103МК1" или миникомпьютер "Топаз-158" к топливораздаточным и газонаполнительным колонкам фирм "Gilbarco" или "Ливны" для дистанционного управления. Параметры интерфейса "токовая петля":- Напряжение, В 36±6; - Ток высокого уровня, мА, 20±5 или 45±5 (устанавливается перемычкой на плате); - Ток низкого уровня, мА, не более 3. |
Документация
| Документ/Файл | Версия | Дата |
|---|---|---|
| Руководство по эксплуатации Топаз-119-11М GILBARCO (pdf) | 07-07-2011 | |
| Схема Топаз-119-11М GILBARCO (pdf) | 07-07-2011 | |
| Руководство по эксплуатации Топаз-119-11М ЛИВНЫ (pdf) | 07-07-2011 | |
| Схема Топаз-119-11М ЛИВНЫ (pdf) | 07-07-2011 |
